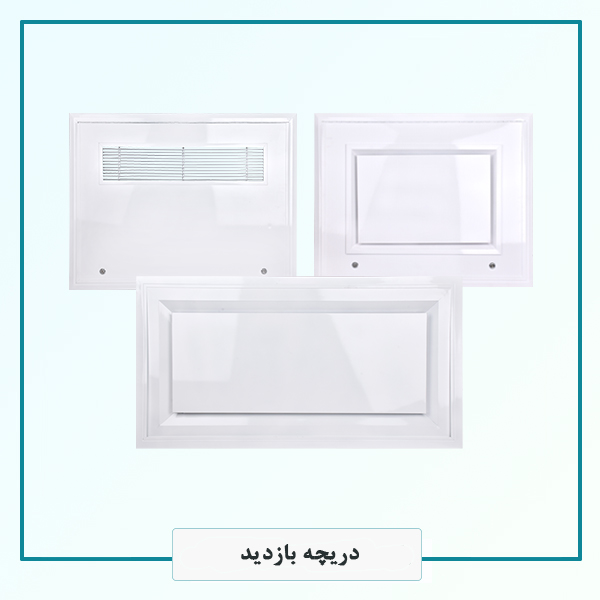

دریچه بازدید و اهمیت نصب دریچه های بازدید چیست؟
دریچه های بازدید تاسیسات در ساختمان ها جهت دسترسی به تاسیسات مانند شیرآلات، لوله های آب، گاز و فاضلاب و ساختار برقی و مخابراتی قابل استفاده می باشد.
دریچه بازدید را برای ایجاد دسترسی سرویس کار و تعمیرکار به سیستم تاسیسات جهت تعمیر و بازدید تاسیسات (شیرآلات، داکت، لوله، مسیرهای برق و غیره ) تعبیه می کنند.
همچنین دریچه بازدید از تجمع گرد و غبار در سیستم ها جلوگیری میکند.
دریچه بازدید از یک فریم و درب لولایی برای دسترسی به تاسیسات تشکیل شده است و از اجزای مهم در سیستم تهویه میباشد.
که با توجه به شکل ظاهری آنها و دارا بودن منافذی به منظور گردش هوا، به چند مدل متنوع دسته بندی می شود که در ادامه این مطلب قصد داریم به بیان خصوصیات انواع دریچه بازدید تاسیسات در تنظیم تهویه یسنا بپردازیم.
انواع دریچه بازدید
- دریچه بازدید چفتی
- دریچه زیمنس
- دریچه بازدید کانالی
- دریچه بازدید وزنه ای
- دریچه بازدید پلاستیکی
- دریچه فنکوئل لولادار گلسقفی
- دریچه بازدید فنکوئل لولادار خطی
- بازدید فنکوئل لولادار شیاردار
- بازدید فنکوئل وزنهای گل سقفی
- فنکوئل وزنهای شیاردار
دریچه بازدید چفتی
دریچه بازدید چفتی نیز یکی از انواع دریچه های دسترسی و بازدید تأسیسات تولید شرکت تنظیم تهویه یسنا میباشد.
این دریچه جهت استفاده در کلیه مکان هایی که نیاز به دسترسی به شیر آلات و تجهیزات و تاسیسات دارند کاربرد دارد.
معرفی بازدید چفتی
دریچه بازدید چفتی در زیرمجموعه دریچههای بازدید تأسیسات قرار میگیرد.
کاربرد اصلی و ویژه این نوع دریچه نصب در بخشهای تأسیسات مکانیکی و الکتریکی ساختمانها میباشد.
برای مثال جهت دسترسی به تأسیسات مکانیکی ساختمان ازجمله شیرفلکهها، فاضلاب، رایزرهای فاضلاب، داکت فن کویلها و همچنین تجهیزات نصبشده برای کنترل دستگاه فن کویل از این نوع دریچه بازدید استفاده میشود.
مشخصات دریچه بازدید و دسترسی چفتی
- دارای قفل بیگودی کمد و با آن برای باز و بسته کردن در
- رنگ پودری کوره ای الکترواستاتیک
- قابلیت قرار دادن سقف های بسیار زیاد ، سقف های کاذب و پارتیشن ها
- قابلیت ساخت در دو نوع چفت و قفل
- قابلیت ساخت با ورق آلومینیوم، فولاد گالوانیزه یا کروم
محل نصب دریچه بازدید دسترسی تاسیسات
- نصب بر روی دیوار و سقف کاذب
- ساختمان های اداری ، تجاری ، مسکونی و …
- پوشش تاسیسات الکتریکی ساختمان
- پوشش محفظه ی دستگاه فنکوئل در سقف
بازدید چفتی را میتوان بهصورت سقفی و یا دیواری نصب کرد.
جهت خرید دریچه بازدید چفتی بر اساس سفارش مشتری میتوان این نوع دریچه را با توجه به محل نصب، شکل محل نصب و بدون هیچ محدودیتی در سایزهای متفاوت تولید کرد.
غالباً جنس این نوع دریچه از آلومینیوم است. برای پوششدهی آن از رنگ کورهای الکترواستاتیک استفاده میشود.
همچنین از گالوانیزه و استیل ضدزنگ هم برای ساخت دریچه چفتی استفاده میشود.
علاوه بر این امکان تولید مدل مکش دار این دریچه با شیارهای ۹ و ۱۸ سانتیمتری جهت ردوبدل شدن هوا، وجود دارد.
معمولاً از دریچه چفتی در ساختمانهای دارای تأسیسات مثل بیمارستانها، ارگانها و ادارات، برجهای مسکونی و تجاری و کارخانهها استفاده میشود.
لازم به ذکر است قیمت بازدید چفتی به خاطر سادگی طراحی آن نسبت با سایر مدلها کمی ارزانتر است.
خرید دریچه بازدید چفتی
خرید دریچه بازدید چفتی برای بررسی و بازدید تأسیسات ساختمان، یک کار ضروری است.
درواقع این نوع دریچه در تمام مکانهایی از ساختمان که جهت بررسی، سرویس و تعمیر شیرآلات و تجهیزات نیاز به دسترسی دارند، کاربرد دارد.
دریچه بازدید زیمنس
در ساختمان ها مکان هایی وجود دارد که به صورت موردی و یا اضطراری باید مورد بازرسی قرار بگیرند.
این بخش ها توسط دریچه زیمنس پوشانده میشود تا بازرسی این نقاط، به سادگی و به راحتی میسر شود.
همچنین برای حفاظت از سیستم برق ساختمان میتوان از این دریچه استفاده کرد.
از مدل های قابل تولید بازدید زیمنس میتوان به مدل مکش دار آن نیز اشاره کرد، در این مدل با قرار دادن شیار های ۹ و ۱۸ سانتی میتوان جریان هوا میان محیط داخلی و محیط بیرونی محل نصب دریچه بازدید برقرار کرد.
مزایای دریچه بازدید زیمنس
- نصب آسان و سریع
- صرفه جویی در فضا و طراحی زیبا
- استحکام بالا
- قیمت مناسب
- قابل نصب بر روی دیوارها و سقف ها
- قابلیت رنگ آمیری در رنگ های مختلف و منطبق با محیط
- در انواع سایزها و سفارش مشتریان قابل ساخت میباشد.
- رنگ آمیزی دریچه ها به صورت کوره ای الکترو استاتیک
- درب دریچه بازدید زیمنس لولایی به ساختار فریم متصل میباشد
- قابل ساخت در انواع مدل های چفتی ( کابینتی ) ، بند انگشتی و با قفل زیمنس
- قابل ساخت به صورت مسطح و تخت
- قابل ساخت با پره و بدون پره
- قابل تولید در ضخامت های مختلف
کاربرد بازدید زیمنس
- پوشاندن تاسیسات الکتریکی و مکانیکی ساختمان ها
- پوشاندن شیر فلکه ها
- پوشاندن سیستم های آب و فاضلاب
- حفاظت از سیستم برق کشی
محل نصب دریچه زیمنس
- نصب بر روی دیوار و سقف کاذب
- ساختمان های اداری ، تجاری ، مسکونی و …
- پوشش تاسیسات الکتریکی ساختمان
- پوشش محفظه ی دستگاه فنکوئل در سقف
انواع دریچه بازدید تولید شده توسط شرکت تنظیم تهویه یسنا
- دریچه بازدید آلومینیومی
- دریچه بازدید آلومینیومی لولادار
- دریچه بازدید لولادار مدل گل سقفی
- دریچه بازدید برق
- دریچه بازدید فلزی
- دریچه بازدید کناف
- دریچه بازدید سرویس بهداشتی
- دریچه بازدید با مکش
- دریچه بازدید تاسیسات ساختمان
- دریچه بازدید تاسیسات مکانیکی
- دریچه بازدید کف
- دریچه بازدید توکار و مخفی
یکی از انواع دریچه بازدید تاسیسات که توسط مجموعه تنظیم تهویه یسنا ساخته میشود، دریچه بازدید پلاستیکی میباشد.
دریچه بازدید پلاستیکی از دو قسمت درب و فریم که از مواد پلیمری ABS تولید میشود ، تشکیل شده است که درب آن به صورت لولایی و چفتی ساخته میشود و به واسطه دستگیره ای که بر روی آن تعبیه شده است، میتوان آن را باز و بسته کرد.
از ویژگی های بارز این دریچه ، میتوان به کم وزن بودن آن اشاره کرد که همین ویژگی سبب میشود فرایند نصب آن به راحتی و با سرعت بالا صورت بگیرد.
کاربرد دریچه بازدید پلاستیکی
از این مدل دریچه ها برای پوشاندن و بازدید تاسیساتی مانند: دستگاه های فن کویل و داکت اسپلیت ، شیرآلات ، تجهیزات برقی و … استفاده میشود و در مکان هایی مانند استخر ها،سرویس های بهداشتی و حمام کاربرد دارد.
مزایای دریچه پلاستیکی
- وزن کم
- بالا بودن استحکام و دوام آن
- ثبات رنگ این مدل دریچه بالا میباشد.
- قیمت دریچه بازدید پلاستیکی نسبت به متریال های دیگر بسیار مناسب است.
- بالا بودن مقاومت در برابر آفتاب و سرما
- مناسب برای مکان هایی که رطوبت بالایی دارند.
- قابل تولید در دو مدل شیاردار و مسطح
دریچه بازدید کانالی
معمولاً در ساختمان ها بطور عمومی نقاطی وجود دارد که به صورت اضطراری و یا موردی بایستی بازدید شوند؛
به همین جهت در زیر این بخشها دریچه بازدید تاسیسات جهت بازدید تعبیه میگردد تا دسترسی به این نقاط، به سادگی و راحتی میسر شود.
مشخصات دریچه بازدید کانالی
- ظاهری پنهان در سقف و دیوار
- قابلیت تطابق رنگ با محیط اطراف خود
- قابلیت نصب کاشی، کاغذ دیواری،MDF و هر نوع پوشش دیگر بر روی این دریچه
- دارای قفل مخفی فشاری
- قابلیت تولید با قفل زیمنسی، قفل کابینتی و قفل انگشتی
- دارای سیم بکسل جهت جلوگیری از سقوط درب دریچه به پایین
- استفاده از قطعات مصرفی کاملا استاندارد
- نصب سریع و آسان
- صرفهجویی در فضا و کمک در زیباتر کردن طراحی ساختمان
- انعطاف در قابلیت نصب بر روی کلیه سقف و دیوارها با هر نوع مصالح موجود (سقفهای کاذب)
- قابلیت ضدآب بودن پنل (MR)
- جدا شدن درب از فریم دریچه در صورت نیاز
کابل و قفل نگهدارنده درب کابلی که به وسیله قفل مخصوص، بین درب و فریم دریچه تعبیه شده است، باعث میگردد که درب دریچه به صورت ناگهانی سقوط نکرده و از فریم جدا نشود.
البته در صورت نیاز پس از نیمه باز کردن دریچه میتوان قفل کابل را باز نمود و درب را به صورت کامل باز و حتی از فریم جدا کرد.
دریچه بازدید وزنهای
در واقع این دریچه دسترسی به رایزر های لوله کشی و… را ممکن می سازد.
در کارخانه این دریچه ها به رنگ سفید ساخته می شوند اما بنا به درخواست مشتری رنگ دریچه قابل تغییر می باشد.
دریچه بازدید فنکوئل
به منظور دسترسی ، بازدید ، حفاظت و تعمیرات دستگاه هایی مانند فن کوئل ها و داکت ها (که عموما در سقف اماکن نصب میشوند) از دریچه بازدید فن کوئل استفاده می شود که ابعاد آن رابطه مستقیمی با ابعاد دستگاه های فن کوئل دارد.
بر روی دریچه فن کوئل شیارهایی وجود دارد که این شیارها باعث شده هوا به راحتی خارج شود و در عملکرد دستگاه اختلالی ایجاد نشود.
درب این دریچه در دو مدل وزنه ای و لولادار ساخته میشود.
انواع دریچه بازدید فنکوئل
- دریچه بازدید فنکوئل لولادار گلسقفی
- دریچه فنکوئل لولادار خطی
- بازدید فنکوئل لولادار شیاردار
- دریچه بازدید فنکوئل وزنهای گل سقفی
- دریچه فنکوئل وزنهای شیاردار
دریچه بازدید فنکوئل لولادار گل سقفی
این دریچه کادر محیطی به شکل پره پله ای دارد که به سمت داخل و درون می باشد و به صورت یک ردیف یا دو ردیف در قسمت حاشیه یا درون درب دریچه قرار گرفته است .
شیارهای پلهای وظیفه مکش هوا به داخل محفظه را به عهده دارند و در فن کویلهایی که نیاز به مکش بیشتر است، این شیارهای پله ای بهصورت دوقلو یا دوپله در اطراف یا در قسمت داخلی درب قرار دارد.
دریچه بازدید فن کویل گل سقفی جز یکی از شیکترین دریچه های فن کویل است و با دو طرحِ تک گل و دوگل تولید میشود.
گل یا پله این دریچه میتواند در اطراف و حاشیه درب دریچه تعبیه شود و هم در قسمت داخلی درب دریچه که با توجه به طراحی داخلی و متناسب با محل نصب و با توجه به سلیقه طراح این شیارها بر روی بدنه دریچه بازدید طراحی و اجرا میشود.
این محصول نیز به دو صورت وزنهای و لولایی تولید میشود.
کاربرد دریچه بازدید فنکوئل لولادار گل سقفی
- برج ها ، پاساژها، مکان های لوکس و دکوراتیو
- ساختمان های مسکونی ، تجاری و اداری
- کلیه اماکنی که در آنها فن کویلهای سقفی استفاده شده باشد.
دریچه بازدید فنکوئل لولادار خطی
کار دریچه بازدید فن کوئل لولادار خطی به این صورت است که بر روی درب اصلی یک دریچه خطی تعبیه میشود که وظیفه انتقال و مکش هوا را از محیط به داخل محفظه دستگاه بر عهده میگیرد.
سطح بدنه دریچه بازدید فن کوئل لولادار خطی با استفاده از رنگ کورهای در رنگهای متنوع قابل پوشش میباشد.
مشخصات دریچه بازدید فنکوئل لولادار خطی
- از جنس آلومینیوم
- امکان ایجاد هوای تامین هوای برگشت دستگاه (یونیت داخلی)
- امکان تعبیه دریچه رفت و برگشت هوای فن کویل بر روی آن
- امکان تعبیه فیلتر جهت تصفیه هوا
دریچه بازدید فنکوئل لولادار شیاردار
این دریچه به صورت کشویی یا وزنه ای و لولادار قفلی به سلیقه مشتری با رنگ های متفاوت الکترواستاتیک پودری ساخته و نصب می گردد.
دریچه فنکوئل لولادار شیاردار با قفل های زیمنس برنجی باز و بسته می شود.
بر روی درب فن کویلهایی که هوای سیستمِ برگشت آنها باید به طور مستقیم از زیر دستگاه تأمین شود باید منفذی روی درب دریچه بازدید فن کویل ایجاد کرد که هوای فضای محیط با استفاده از دستگاه فن کویل مکش شود.
به همین دلیل روی درب شیارهای موازی در طولهای ۹ و ۱۸ سانتی بهصورت پرسی و فابریک ایجاد میشود.
دریچه بازدید فن کوئل لولادار شیاردار یکی از دریچه های محبوب تولیدی توسط تنظیم تهویه یسنا می باشد
بازدید فنکوئل وزنهای گل سقفی
کاربرد این دریچه ها به طور مکش میباشد که از دورتا دور دریچه مکش هوا را انجام میدهد و هر ابعادی که درخواست مشتری میباشد بستگی به سی اف ام دستگاه های مشتری دارد.
دریچه های وزنه ای به طوریست که به سمت بالا فشرده میشود و باز میشود.
در واقع زیر فن کوئل گل سقفی وزنه ای تک گل وظیفهی هوارسانیِ دریچه بازدید را به عهده میگیرد.
در فضاهایی که از زیر فن کوئل گل سقفی وزنه ای تک گل استفاده میشود برای دمشِ هوا نیز از همین نوع استفاده میشود.
زیر فن کوئل گل سقفی وزنه ای تک گل دارای چندین مدل میباشد.
دریچه های بازدید فنکوئل وزنهای شیاردار
کاربری دریچه زیر فن کوئل شیاردار وزنه ای به این صورت میباشد که مرکزیت آن را به سمت بالا فشار میدهید تا درب از قاب جدا شود
و برای بستن آن نیز آن را به حالت اولیه باز گردانید.
دریچه بازدید فن کوئل وزنه ای شیاردار از نوع سقفی میباشد و کارایی آن نیز مکش هوا میباشد.
جنس دریچه بازدید زیر فن کوئل شیاردار وزنه ای که از دو بخش اصلی قاب و بدنه تشکیل شده از آلومینیوم با کیفیت میباشد؛
یعنی هم کلافی که به عنوان قاب استفاده میشود از جنس آلومینیوم میباشد
و هم پره هایی صفحه ای که برای ساخت دریچه بازدید زیر فن کوئل شیاردار وزنه ای بکار میرود.
مجموعه تنظیم تهویه یسنا توانسته است با بهترین و مرغوب ترین نوع متریال انواع دریچه بازدید فن کوئل را به بهترین قیمت به مشتریان عرضه نماید.
شما میتوانید جهت خرید وثبت سفارش، مشاوره و اطلاع از قیمت از طریق شماره زیر با کارشناسان ما تماس حاصل فرمایید:
۰۲۱-۶۵۰۲۰۵۰۹
